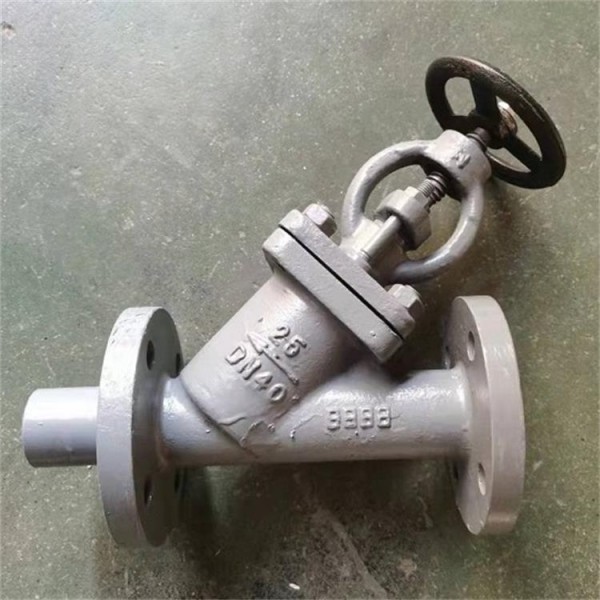

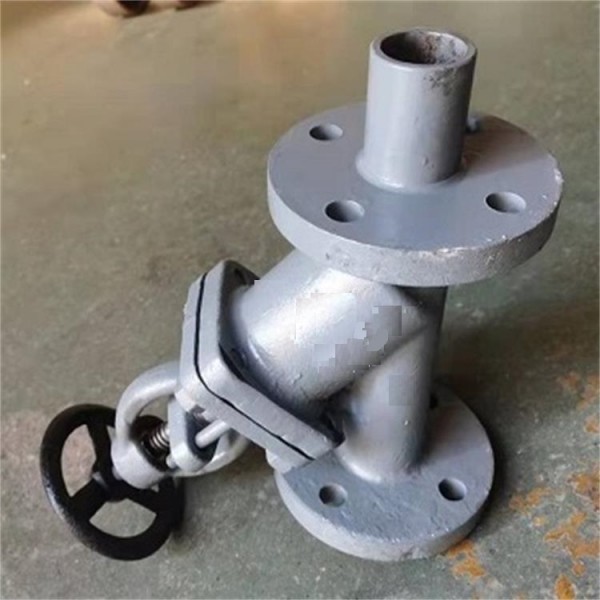

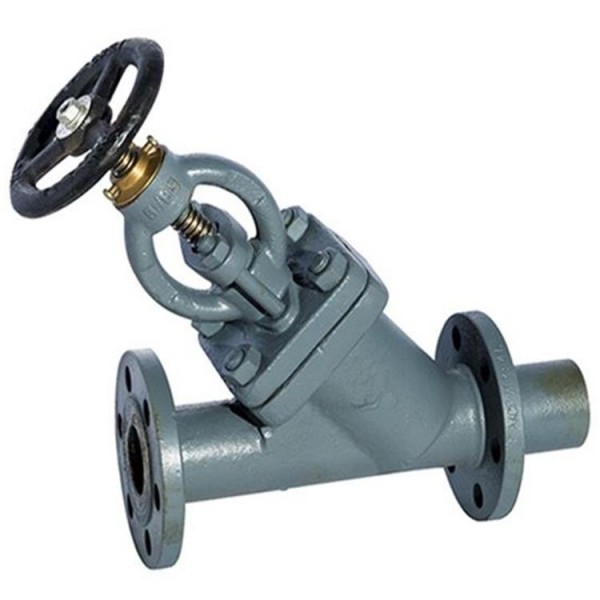

船用舷側鍋爐泄放閥
型號：CB/T3841-1999
型式：A、AS型
公稱壓力：2.5MPa
公稱通徑：DN25、DN32、DN40
適用介質：水和t≤250℃的蒸汽
連接形式：法蘭
主要材質：閥體、閥蓋為ZG230-450C，閥盤為QAl9-2，
閥桿為2Cr13，閥座密封面為00Cr17Ni14Mo2
屬自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。閥瓣運動方式分為升降式和旋啟式。
升降式止回閥與截止閥結構類似，僅缺少帶動閥瓣的閥桿。介質從進口端(下側）流入，
從出口端（上側）流出。當進口壓力大于閥瓣重量及其流動阻力之和時，閥門被開啟。
反之，介質倒流時閥門則關閉。旋啟式止回閥有一個斜置并能繞軸旋轉的閥瓣，
工作原理與升降式止回閥相似。止回閥常用作抽水裝置的底閥，可以阻止水的回流。
止回閥與截止閥組合使用，可起到隔離的作用。
船用法蘭鑄鐵止回閥GB/T592-1993
型式：A、AS、B、BS型
公稱壓力：0.6、1.0、1.6 Mpa
適用介質：海水、淡水、滑油、燃油和t≤220℃蒸汽
公稱通徑：DN20－DN300
主要零部件材質：閥體、閥蓋為灰鑄鐵HT200，閥盤為ZCuSn5Pb5Zn5，
閥座為ZcuA l9Mn2
啟閉件靠介質流動的力量自行開啟或關閉，以防止介質倒流的閥門叫止回閥。
止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，
以防止發生事故
按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種：
1.升降式止回閥分為立式和臥式兩種。
