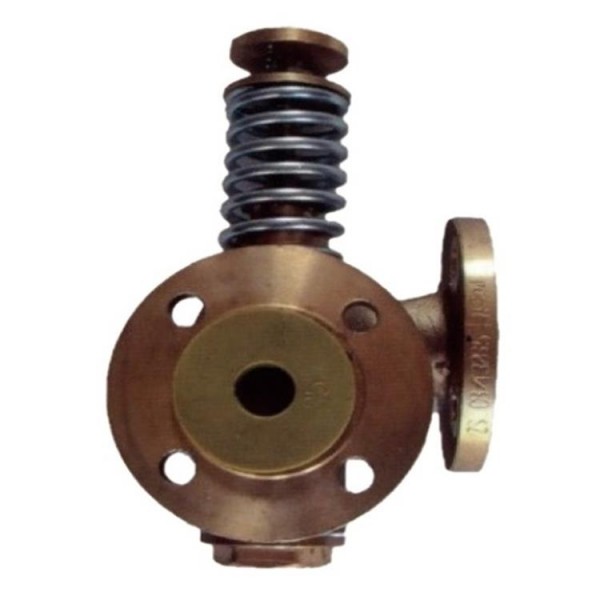

船用液位計自閉閥
型號：CB/T3265-1994
型式：Z、ZS（左）/Y、YS（右）
公稱壓力：0.1MPa
公稱通徑：DN25
適用介質：燃油（閃點≧60℃）、滑油
連接形式：法蘭
主要材質：閥體為ZCuSn5Pb5Zn5，
閥桿、閥蓋、閥盤為QAl-9

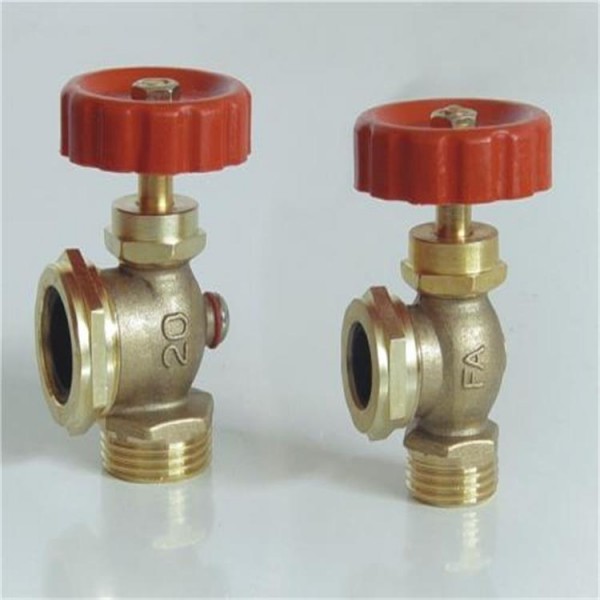

船用自閉式測量管頭
型號：CBM1128-82
型式：直通
公稱通徑：DN40-DN80
適用介質：油、水
連接形式：螺紋
主要材質：閥體、旋蓋、上蓋、壓蓋為
ZCuSn10Zn2，自閉式放氣閥為H62
船用法蘭青銅鑄鐵填料旋塞GB/T593-93
型式：A、AS、L、LS、T、TS型
公稱壓力：0.6 Mpa
適用介質：海水、淡水、滑油、燃油
公稱通徑：DN20－DN80
主要零部材質：閥體、塞芯為鑄錫青銅ZcuSn10Zn2或ZcuSn5Pb5Zn5
旋塞閥是 一種快速開關的直通閥，由于旋密封面之間運動帶有擦拭作用，
而在全開時可完全防止與流動介質的接觸，故它通常也能用于帶懸浮顆粒的介質。
它的另一個重要特性是它易于適應多通道結構，以致一個閥可以獲得兩個、三個，
甚至四個不同的流道。這樣可以簡化管道系統的設計、減少閥門用量以及設備中
需要的一些連接配件。
法蘭青銅5K填料旋塞CB/T4029-2005 JIS F7381
公稱通徑：DN25-DN65
主要零部材質：閥體、塞芯為鑄青銅ZcuSn5Pb5Zn5，手柄為優質碳素結構鋼25，
填料壓蓋、填料座為鑄青銅ZcuSn5Pb5Zn5或黃銅HPb 61-1，
螺柱、螺母為鉛黃銅HPb59-1
用帶通孔的塞體作為啟閉件的閥門。塞體隨 閥桿轉動，以實現啟閉動作。
小型無填料的旋塞閥又稱為“考克”。
旋塞閥的塞體多為圓錐體（也有圓柱體），與閥體的圓錐孔面配合組成密封副。
旋塞閥是使用的一種閥門，結構簡單、開關迅速、流體阻力小。
普通旋塞閥靠精加工的金屬塞體與閥體間的直接接觸來密封，所以密封性較差，
啟閉力大，容易磨損，通常只能用于低壓（不高于1兆帕）和小口徑（小于100毫米）的場合。
