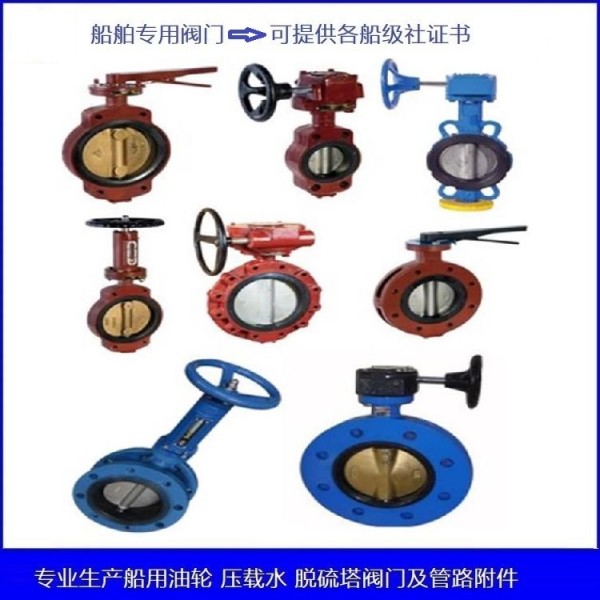

1：船用中心型蝶閥
型號：GB/T3036-94
型式：A、B、C、D、E、AS、BS、CS、DS、ES型
公稱壓力：1.0MPa
公稱通徑：DN80-DN500
適用介質：海水、淡水、空氣和t≤70℃的原油、成品油
連接形式：法蘭、對夾
驅動裝置：手動、蝸桿傳動、液動、氣動
主要材質：閥體、操縱頭為QT400-15，蝶板為ZCuAl9Mn2，
橡膠襯套為HN8433或SF8423，閥桿為1Cr13，
手柄、操縱頭缸體為ZG230-450，延長軸套管為C10
2：船用雙偏心型蝶閥
型號：GB/T3037-94
型式：A、B、C、D、FA、FB、AS、BS、CS、DS、FAS、FBS型
公稱壓力：1.0、1.6MPa
公稱通徑：DN100-DN800
適用介質： 海水、淡水、空氣和t≤70℃的原油、成品油
連接形式：法蘭
驅動裝置：蝸桿傳動、液動、氣動
主要材質：閥體為QT400-15或ZG230-450；殼體為HT250，
蝶板為ZCuAl9Mn2，閥座為HN8433或SF8423；
閥桿為1Cr13或1Cr17Ni2，缸體為鋼25
3：船用中心型手柄式螺旋式手動蝶閥
型號：GB/T3036-94
型式：A、B、AS、BS型
公稱壓力：1.0MPa
公稱通徑：DN50-DN500
適用介質：海水、淡水、污水、空氣、酸堿類、鹽類
連接形式：法蘭
主要材質：灰鑄鐵、球墨鑄鐵、鋁青銅、不銹鋼、碳鋼
4：船用凸耳蝶閥
型號：GB/T3036-94
型式：LT型
公稱壓力：1.0、1.6MPa
公稱通徑：DN50-DN600
適用介質：海水、淡水、污水、空氣、酸堿類、鹽類
連接形式：法蘭
主要材質：灰鑄鐵、球墨鑄鐵、鋁青銅、不銹鋼、碳鋼
5：船用不銹鋼蝶閥
型號：CB/T 3991-2008
傳動形式：手柄、氣動、螺旋、蝸桿
公稱壓力：1.0MPa
公稱通徑：DN50-DN800
適用介質：海水、淡水、空氣和t≤70℃的原油及成品油
連接形式：法蘭
主要材質：不銹鋼
6：船用液控蝶閥
型號：GB/T3036-94
型式：Y、2Y型
公稱壓力：1.0MPa
公稱通徑：DN50- DN500
適用介質：海水、淡水、空氣和t≤70℃的原油、成品油
連接形式：法蘭
主要材質：鑄鋼、球墨鑄鐵、灰鑄鐵、青銅、不銹鋼、鋁合金
7：船用氣動蝶閥
型號：GB/T3036-94
型式：Q型
公稱壓力：1.0MPa
公稱通徑：DN50-DN500
適用介質： 海水、淡水、空氣和t≤70℃的原油、成品油
連接形式：法蘭
主要材質：鑄鋼、球墨鑄鐵、灰鑄鐵、青銅、不銹鋼、鋁合金

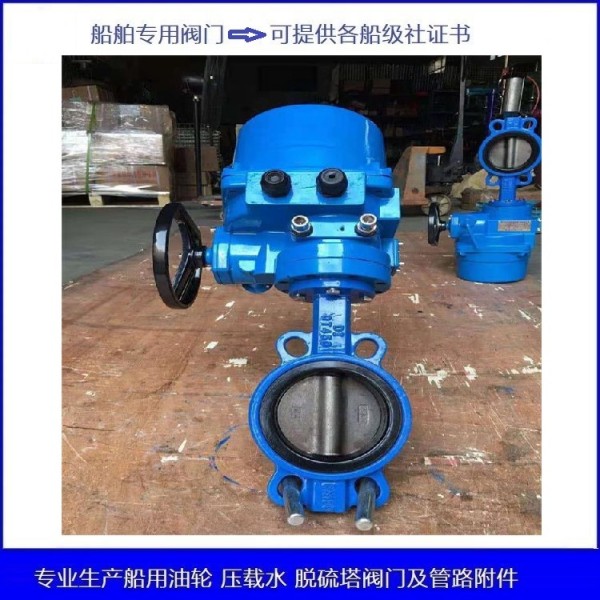

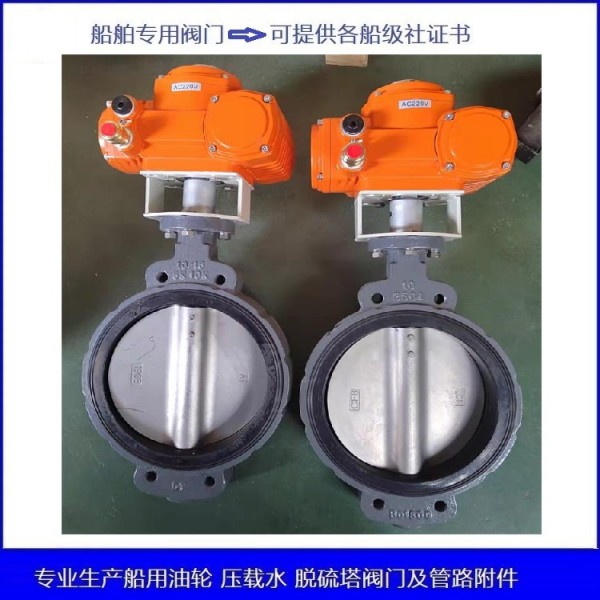

8：船用電動蝶閥
型號：GB/T3036-94
型式： D型
公稱壓力：1.0MPa
公稱通徑：DN50-DN600
適用介質：海水、淡水、空氣和t≤70℃的原油、成品油
連接形式：法蘭
主要材質：鑄鋼、球墨鑄鐵、灰鑄鐵、青銅、不銹鋼、鋁合金
9：船用半凸耳蝶閥
