改進材料端螺旋輸送刀片去除三角形肋板，可以使用6mm鋼板使短直角側高度與進給端擋圈高度相同，并使干燥器內管焊接牢固，形成50mm的焊接圓以形成錐形推進。該裝置的功能是減慢高溫區域中材料的流速，增加熱交換率并降低干燥器前端的溫度。

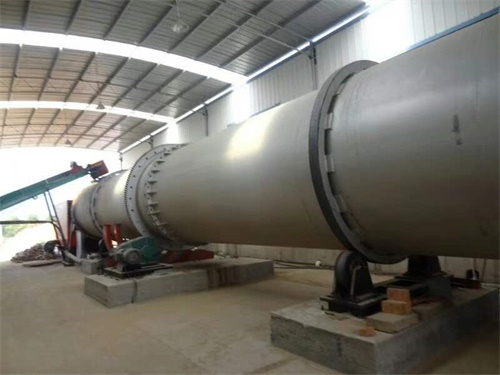

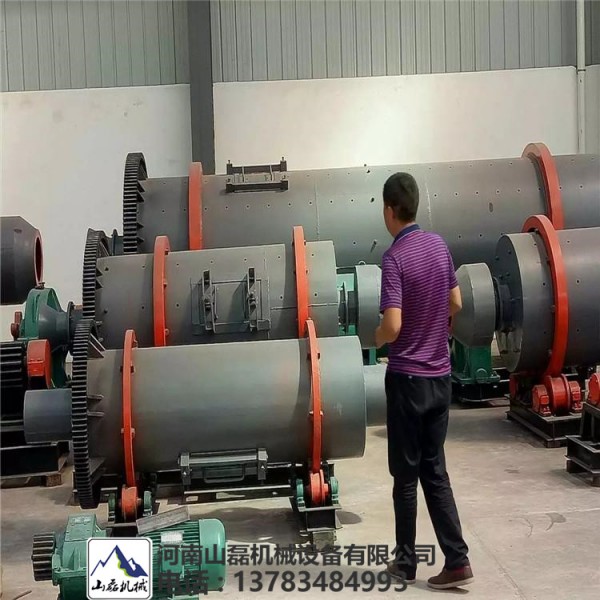

河沙烘干機是處理大量物料的干燥器，河沙烘干機屬轉筒烘干機。因為生產能力大、適用范圍廣、流量阻力小、操作方便，河沙烘干機常用于烘干沙子、河沙、礦渣、煤渣、石英砂等。
沙子由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端，加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒，物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端，濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使濕物料得以干燥，然后在出料端經皮帶機或螺旋輸送機送出。
在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并進物料前進，載熱體一般分為熱空氣、煙道氣等，載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來，如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
