最大工件尺寸      750 x 550 x 215 mm

工作臺尺寸       650x400mm

最大工件重量      500kg

XY軸行程         400 x 300 mm

UV軸行程         80 x 80 mm

Z軸行程           220mm

使用線徑           0.15~0.3mm

電極絲進給速度   0~250mm/sec

最大切割速度      170mm² /min

最佳加工精度      單邊+/-5um以內

傳動系統           XY Axis Linear motor,UVZ Axis AC Servo Motor

最大加工斜度      ±22°/ 80mm

占地面積           2260 x 2525 x 2100 mm

機臺重量           3050kg

水過濾系統容量   650L

機械特性

高剛性鑄件設計，采用有限元素分析設計機器本體，配合最佳的支柱(RIB)設計來承載立柱，降低鑄件應力所造成的變形，以達到高精密的基本要素。

•下伸臂的水冷卻可避免放電的熱度造成的熱膨脹，因而增進切割精密度。

•不銹鋼工作臺面，硬度達到HRC50?。

• 反應靈敏的AC伺服馬達伺服系統，提供切割的精度保證。

• 加大機臺基座跨距設計，提高機械精度。

• 設計堅固的U/V軸鑄件提供穩定的切割精度

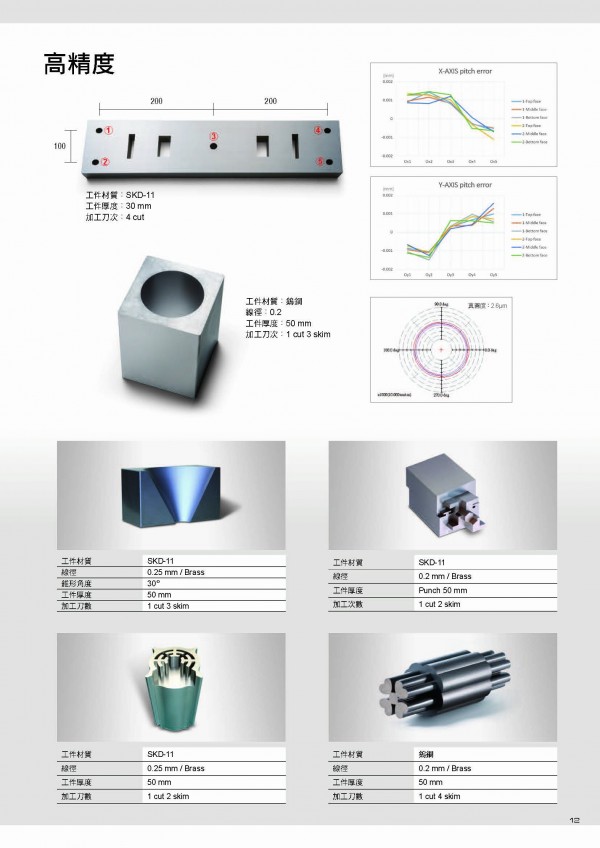

高精度

低誤差單動柱結構 智能轉角模塊 穩定加工模塊 鏡面加工電路

高節能

智慧電源管理 節省銅線功能 低運轉費用

自動化

高速自動穿線系統 自動工件交換系統 自動量測系統

智慧聯網

智慧遠程監控管理 跨平臺監控系統 行動裝置監控

高效能

引入線控制模塊 DPM智慧加工 高速無電解放電模塊
