 臺灣通嘉LD8116CGL包含一個處理器，可以轉換三種不同輸入的調光器類型，包括0~10V直流電位，0~100％占空比PWM（Plus Width Modulation）信號和電位器成為PWM信號輸出。通過用于智能LED照明應用的光耦合器，很容易提供隔離調光控制。

該器件具有13V至58V的寬輸入電壓，可調節的電位器偏置電流源和高精度LED調光電流。



特點

• 寬VCC工作范圍

• 低工作電流

• 精密調光器類型

• 電壓電位：0 / 1V至10V
• PWM調光：0.2k至10kHz
• 電位計：0至100k歐姆。

• DIM引腳的可調偏置電流源

• 可調節的最小輸出PWM占空比鉗位

• 內置過熱保護芯片



應用

• 可調光LED電源

• 調光控制裝置

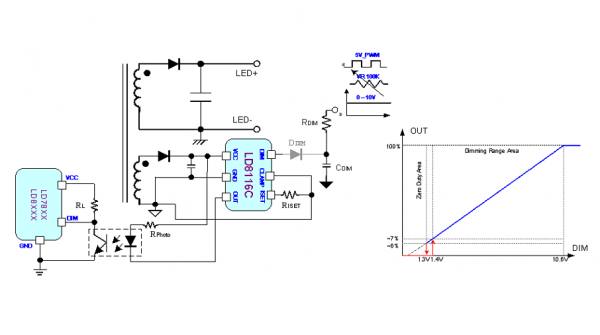

電路圖
