臺灣通嘉LD7575PS具有高壓啟動電路的綠色模式PWM控制器
臺灣通嘉LD7575PS是一款電流模式PWM控制器，具有出色的節(jié)能運行。它具有高壓電流源，可直接從大容量電容器提供啟動電流，并進一步提供無損啟動電路。集成的功能，如電流檢測的前沿消隱，內(nèi)部斜率補償和小型封裝，為用戶提供了高效率，最少的外部元件數(shù)量，以及AC / DC電源應用的低成本解決方案。
此外，嵌入式過壓保護，過載保護和特殊綠色模式控制為用戶提供了輕松設計高性能電源電路的解決方案。LD7575PS采用SOP-8和DIP-8封裝。
特點
· 高壓（500V）啟動電路
· 電流模式控制
· 非聲音噪聲綠色模式控制
· UVLO（欠壓鎖定）
· CS引腳上的LEB（前沿消隱）
· 可編程開關頻率
· 內(nèi)部斜率補償
· Vcc上的OVP（過壓保護）
· OLP（過載保護）
· 500mA驅動能力
應用
· 開關AC / DC適配器和電池充電器
· 開放式框架開關電源
· 液晶顯示器/電視電源

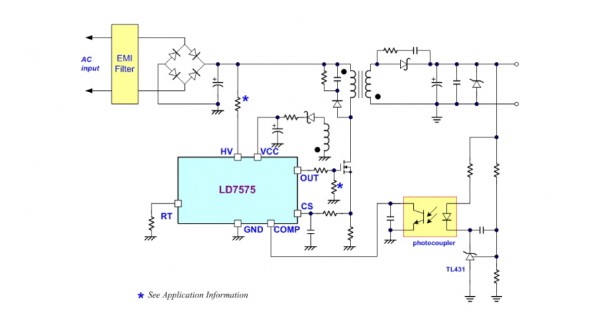

電路圖
